Gemäß dem Slogan „Energy Systems for the future“ entwickelt Galaxy Energy neue Produkte im Bereich Energietechnik. Vom PV-Modul bis zum passenden Montagesystem sind Sie bei diesem schwäbischen Familienbetrieb Goldrichtig.
New

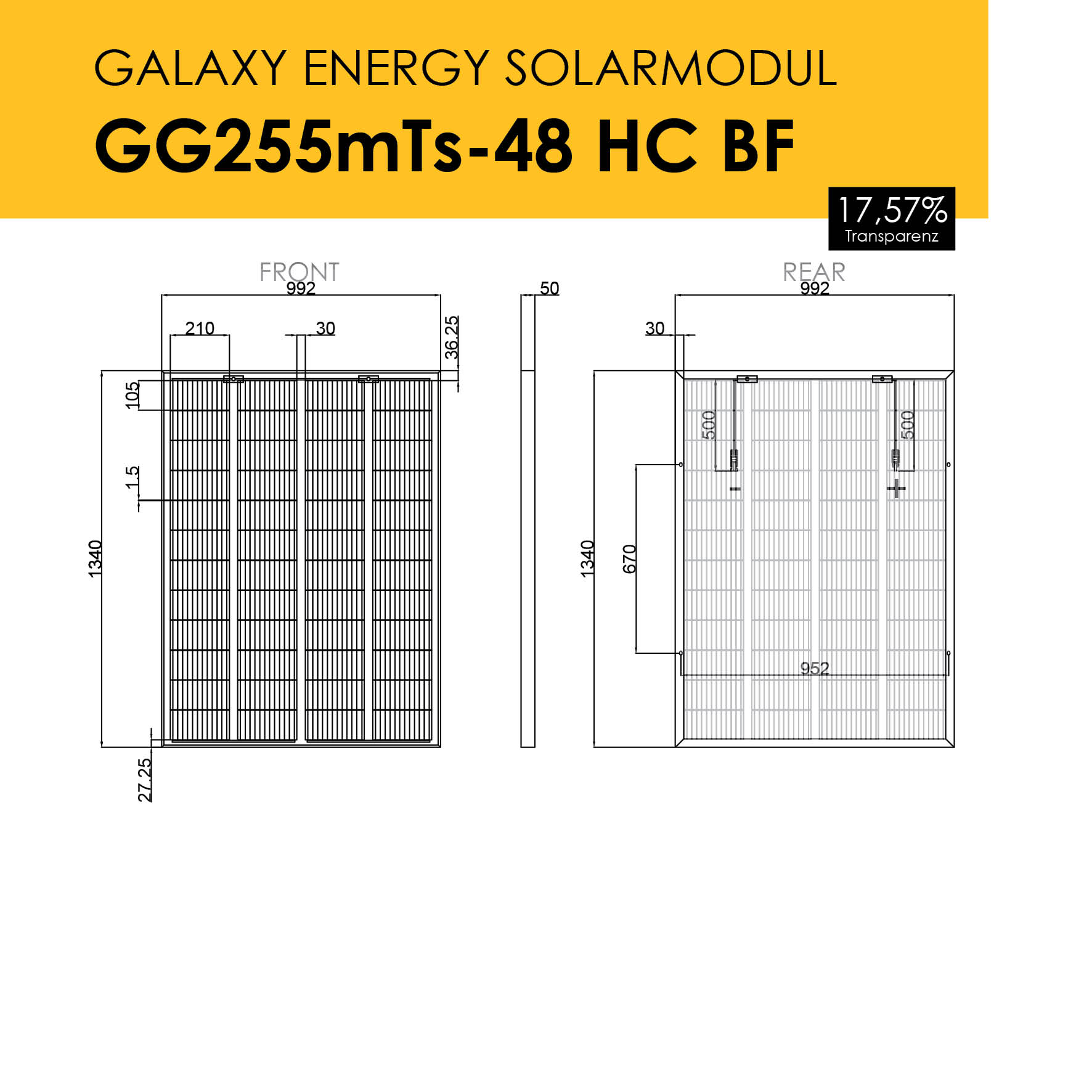

Solarmodul GG255mTs-48 HC BF
Leistung: 255 Wp
Toleranz: 0 up to +4,99Wp
Zellen: 16BB, 182mm Monokristallin HALF CUT N-Type Bifacial
Modulmaße: 1340x992x50mm
Gewicht: 17,5 kg
Rahmen: 50mm schwarz (eloxiert)
Frontseitenglas: transparent
Rückseitenglas: transparent
Anschlussbox: Standard IP68 mit 4mm² Kabel 0,5m(+), 0,5m(-)
Glas: 2 mm + 2 mm, OHNE AR Coating
Brandklasse: A
ELECTRICAL SPECIFICATIONS AT STC (1000W/m²,25°C,AM1.5)
TYPICAL POWER(W) 255
VOLTAGE AT TYPICAL POWER(V) 29,42
CURRENT AT TYPICAL POWER(A) 8,66
OPEN CIRCUIT VOLTAGE(V) 34,08
SHORT CIRCUIT CURRENT(A) 9,06
15 Jahre Produktgarantie und 30 Jahre Leistungsgarantie (Lineare Leistungsgarantie 87,4% auf 30 Jahre)
Leistungswerte und Garantien entsprechend dem Hersteller Datenblatt.
BIPV-Modulgrößen
Kein Projekt gleicht dem anderen - deshalb ist es weiterhin möglich Modullängen miteinander zu kombinieren. Vier Module der GG-Serie sind, genau wie die bisherigen Module der GS-Serie, 992mm breit. Dies ermöglich nicht nur ein Repowering, sondern auch eine Erweiterung von Bestandsanlagen. Weiterhin legten wir beim neuen Design großen Wert auf die Transparenz von bis zu 18,60% der Module um im BIPV-Einsatz den optimalen Lichteinfall zu gewährleisten. Hinzu kommt nun das Leistungsstarke GG-Modul mit 1134mm Breite für Großprojekte wie z.B. Carports oder Fassaden. Dieses Modul hat zwar weniger Transparenz, jedoch können hier in den Unterkonstruktion die Kosten reduziert werden. Neu ist vor allem der Produktionsprozess: Bisher wurden die Module als Glas-Folien-Laminat produziert - unsere Glas-Glas Module werden nun im Autoklav gefertigt und sind dadurch nicht nur ein VSG-Glas, welches extrem Witterungsbeständig und Brandklasse A ist, sondern gewährleisten auch Microrissfreie Zellen über Jahrzehnte hinweg.
| Zellen | Länge | Breite | Höhe | Transparenz | Modulfläche | Gewicht |
| 36 | 1023 mm | 992 mm | 50 mm | 18,60% | 1,014m² | 13,57 kg |
| 48 | 1340 mm | 992 mm | 50 mm | 17,57% | 1,329m² | 17,50 kg |
| 60 | 1655 mm | 992 mm | 50 mm | 16,84% | 1,641m² | 21,50 kg |
| 72 | 1975 mm | 992 mm | 50 mm | 16,54% | 1,959m² | 25,30 kg |
| 108 | 1722 mm | 1134 mm | 50 mm | 6,06% | 1,952m² | 25,40 kg |
Beschreibung
VERHALTEN BEI STC*1
Maximalleistung PMPP 255 Wp
Nennspannung UMPP 29,42 V
Nennstrom IMPP 8,66 A
Leerlaufspannung UOC 34,08 V
Kurzschlussstrom ISC 9,06 A
Modulwirkungsgrad η 19,18 %
Leistungstoleranz W -0 / +4,99 W
VERHALTEN BEI NOCT*2
Maximalleistung PMPP 193,60 Wp
Nennspannung UMPP 32,09 V
Nennstrom IMPP 7,71 A
Leerlaufspannung UOC 27,77 V
Kurzschlussstrom ISC 6,97 A
BIFACIAL LEISTUNG INKL. MODUL RÜCKSEITE
Einstrahlung 5% 15% 25%
PMPP 267,7 293,3 318,7 Wp
UMPP 29,42 29,42 29,42 V
IMPP 9,10 9,97 10,83 A
UOC 34,08 34,08 34,08 V
ISC 10,04 11,00 11,95 A
ABMESSUNG UND GEWICHT
Länge 1340 mm
Breite 992 mm
Höhe 50 mm
Gewicht 17,50 kg
TEMPERATURKOEFFIZIENTEN
NOCT 45 ±2°C
TK ISC 0,045%/°C
TK UOC -0,250%/°C
TK PMPP -0,290%/°C
BELASTUNGEN
Max. Spannung 1000 VDC (IEC)
Rückstrom 20 A
Max. Belastung (5400Pa) 540kg/m²
Hagelsicher 25mm; 23m/s
Brandklasse A
ZELL DATEN
Zelltyp N-Topcon
Zellanzahl 48 (4 x 12)
Zellgröße 210 x 105mm
Zelltyp mono Si
Temperatur Limit -40°C / +85°C
ANSCHLUSSDOSE
L x B x H 172 x 37 x 19 mm
Kabel 4mm² / 500 mm
Stecker GE4 Goldkontakt
Bypass-Dioden 20A
IP-Klasse IP68
GRUNDDATEN
Frontglas 2 mm eisenarm getempert
Rückglas 2 mm eisenarm getempert
Verfahren Autoklav gefertigt
AR-Schicht ohne AR-Schicht
Rahmen Hohlkammer eloxiertes Al.
GARANTIE
Produktgarantie 15 Jahre
Lineare-Leistungs- 87,40 %
garantie auf 30 Jahre
VERPACKUNGSEINHEITEN
Container 20‘GP 40‘HQ
Pcs / Palette 21 21
Pal / Container 16 32
Pcs / Conatiner 336 672
Zusätzliche Informationen
| Gewicht | 17,5 kg |
|---|---|
| Größe | 1340 × 992 × 50 mm |
| Marke | Galaxy Energy |
| Produkt-Typ | BIPV |
| Serie | GG-Serie |
| Leistung | 255 |
| Modul-Technologie | Mono Modul ,Bifacial Half Cut Topcon |
| Zellen pro Modul | 48 – Zellen |
| Rahmen | Schwarz |
| Farbe | |
| Lieferzeit | ab Lager |
